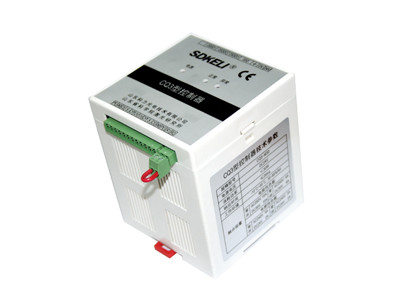

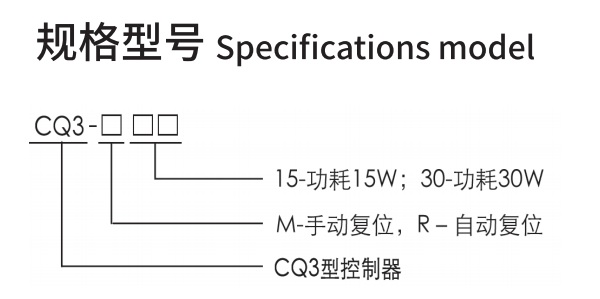

CQ3型控制器
產品介紹：選用安全繼電器作為最終信號輸出裝置，三路控制輸出OSSD1、OSSD2和OSSD3可以直接驅動機械主控制單元（如電磁閥），輔助輸出SSD連接可編程控制器。設置有自鎖功能，提供復位信號輸入接口R1、R2，鎖定狀態：當光電保護裝置在啟動、重啟動、遮光等發生后，會進入鎖定狀態。此時光電保護裝置處于“異?！睜顟B(tài)，其控制輸出OSSD1、OSSD2、OSSD3均保持“斷開”，輔助輸出SSD保持“接通”，“異?！敝甘緹袅?。CQ3型控制器設置有自鎖功能，提供R1.R2作為復位信號輸入接口。使用時須將R1、R2接入復位按鈕的一對常開觸點。當CQ3型控制器進入鎖定狀態后，壓下復位按鈕可解除因啟動、重啟動、遮光等造成的鎖定狀態?；诎踩目紤]，復位信號采用脈沖信號上升沿觸發的方式。每次按下復位按鈕，可形成一次有效復位。安全繼電器的輸入輸出間加強絕緣，電氣隔離性能優良，可以有效防止繼電器觸點打火等對內部電路的影響，在確保安全的同時提高了設備使用壽命。
分享到：工作狀態

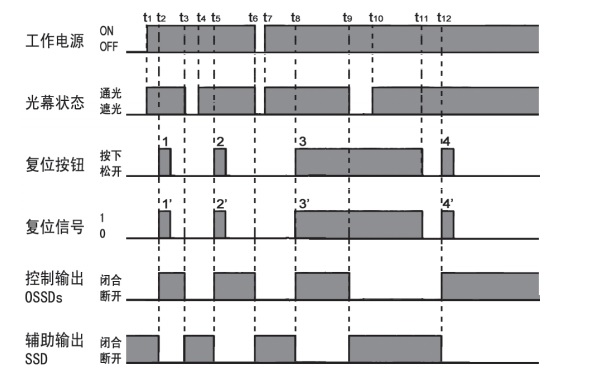

有效復位：每次按下復位按鈕，R1、R2接通一次，在控制器內部產生一個由0V至24VDC的跳變上升沿。此時，如果光幕處于通光狀態，控制器的控制輸出、輔助輸出、狀態指示燈立即響應，進入“正常”狀態。光電保護裝置的電啟動、重啟動、光幕遮光后恢復通光，控制輸出OSSD1、OSSD2、OSSD3均保持?jǐn)嚅_狀態，SSD保持閉合狀態：當且僅當經過一次有效復位，控制輸出進入閉合狀態，輔助輸出進入斷開狀態。
| 工作電源 | DC24V±10% | |
|---|---|---|
| 整機功耗 | ≤15W（常見方式）；≤30W（級連方式） | |
| 絕緣電阻 | ＞100MΩ | |
| 介電強度 | AC1500V，60S無擊穿或閃絡 | |
| 工作環境 | -10℃～55℃（無結霜及凝霧），35%RH～85%RH | |
| 防護等級 | IP20 | |
| 響應時間 | 整機（包含光幕部分）≤20ms | |
| 控制輸出OSSD1/SSD2/OSSD3 | 輸出形式 | 三路安全繼電器常開觸點輸出 |
| 阻性負載 | AC250V/10A,DC30V/10A | |
| 感性負載 | AC240V/5A,DC24V/2A | |
| 輔助輸出SSD | 輸出形式 | 一路安全繼電器常閉觸點輸出 |
| 阻性負載 | AC250V/6A,DC30V/6A | |
| 感性負載 | AC240V/3A,DC24V/2A | |
| 繼電器壽命 | 機械壽命 | 1000萬次以上（開關頻率18000次/H） |
| 電器壽命 | 10萬次以上（額定負荷，開關頻率1800次/H） | |
| 外形尺寸 | 90×90×105mm | |
| 配套光幕 | KS06型光電保護裝置 | KS06型級連式光電保護裝置 |
