產品特點:
1、自檢功能完善，實現了包括輸出信號在內的全自檢2、可實現浮動屏蔽功能，便于實現對長料的加工
3、提供兩路繼電器無源觸點輸出，安全性能更高
4、檢測精度高，最高可達18mm，可保護手指
5、保護長度達，最大可達40m
6、保護高度大，最大可達2840mm
7、產品規格多，使用范圍廣
8、可提供分錄指示功能，直觀顯示光速通斷狀態
9、減振性能好，適用于高速沖、大頓位壓力機，使用壽命長
10、抗光干擾和電磁干擾能力強，工作更穩定

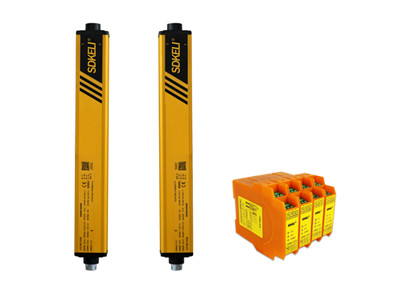

11、配置安全繼電器模塊時，可提供3常開1常閉輸出和2常開1常閉輸出兩種形式
產品組成:

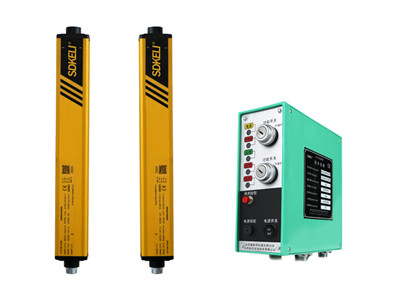

由控制器、發光器、受光器、傳輸線、電源線組成
規格型號
 |
|---|
| 安全等級 | Type4 Cat.4 PL e | ||||||
|---|---|---|---|---|---|---|---|
| 執行標準 | GB/19436.1;GB/T19436.2;GB4584-2007;IEC 61496-1;IEC 61496-2 | ||||||
| 光學特性 | |||||||
| 檢測光源 | 紅外LED（中心波長940nm） | ||||||
| 檢測高度 | 光軸間距×（光束數-1） | ||||||
| EAA | 滿足IEC 61496-2要求，檢測距離在3m以上時，EAA<2.5° | ||||||
| 光軸間距 | 10mm | 20mm | 40mm | ||||
| 檢測精度 | 18mm | 28mm | 48mm | ||||
| 光速數 | 12、16、20...72 | 6、8、10...72 | 4、6、8...72 | 4、6、8...16 | 18、20、22...40 | ||
| 檢測距離 | A型：0~3m,B型：0~12m,D型：0~20m | E型：0~40m | E型：0~30m | ||||
| 環境特性 | |||||||
| 環境溫度 | 工作 | -10℃~55℃ | |||||
| 存儲 | -40℃~70℃ | ||||||
| 環境濕度 | 工作 | 35％RH~85％RH | |||||
| 存儲 | 35％RH~95％RH | ||||||
| 抗光干擾 | 白熾光源 | 3000Lux | |||||
| 熒光光源 | 3000Lux | ||||||
| 太陽光源 | 10000Lux | ||||||
| EMC | EMS | 符合GB/T19436-1和GB4584-2007中對四級安全光幕的要求 | |||||
| EMI | 符合EN61326-1和EN55011中對工業現場的電磁輻射要求 | ||||||
| 抗振動 | 頻率10Hz~55Hz;振幅：0.35±0.05mm;掃描次數：三軸，每軸20次 | ||||||
| 抗沖擊 | 加速度10g;脈沖持續時間：16ms;碰撞次數：三軸，每軸1000±10次 | ||||||
| 防護等級 | IP65 | ||||||

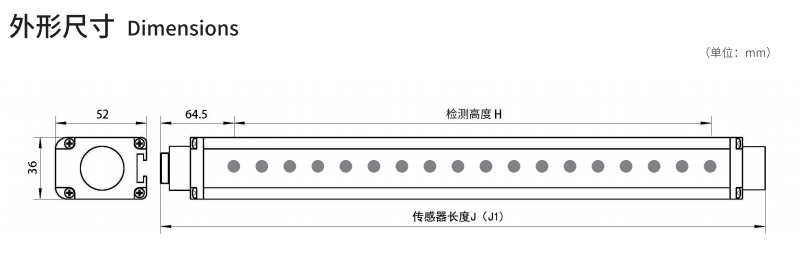

| 外形尺寸 | 52×36×Jmm(J為發光器/受光器長度) | ||||||
| 電氣特性 | |||||||
| 電源電壓 | DC12V±10％ | ||||||
| 消耗電流 | 發光器 | ≤300mA | |||||
| 受光器 | ≤100mA | ||||||
| 響應時間 | ≤18ms | ||||||
| 輸出特性 | 通光時輸出頻率4kHz的方波信號 | ||||||

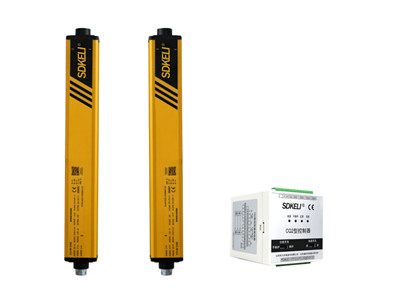

| 配套控制器 | CPSII/CPSIII/CQ2/CSRMC | ||||||
| 光束數 | 光軸間距10 | 光軸間距20 | 光軸間距40 | |||
|---|---|---|---|---|---|---|
| 檢測精度18 | 檢測精度28 | 檢測精度48 | ||||
| 規格型號 | 保護高度 | 規格型號 | 保護高度 | 規格型號 | 保護高度 | |
| 4 | KS06*0440 | 120 | ||||
| 6 | KS06*0620 | 100 | KS06*0640 | 200 | ||
| 8 | KS06*0820 | 140 | KS06*0840 | 280 | ||
| 10 | KS06*1020 | 180 | KS06*1040 | 360 | ||
| 12 | KS06*1210 | 110 | KS06*1220 | 220 | KS06*1240 | 440 |
| 14 | KS06*1420 | 260 | KS06*1440 | 520 | ||
| 16 | KS06*1610 | 150 | KS06*1620 | 300 | KS06*1640 | 600 |
| 18 | KS06*1820 | 340 | KS06*1840 | 680 | ||
| 20 | KS06*2010 | 190 | KS06*2020 | 380 | KS06*2040 | 760 |
| 22 | KS06*2220 | 420 | KS06*2240 | 840 | ||
| 24 | KS06*2410 | 230 | KS06*2420 | 460 | KS06*2440 | 920 |
| 26 | KS06*2620 | 500 | KS06*2640 | 1000 | ||
| 28 | KS06*2810 | 270 | KS06*2820 | 540 | KS06*2840 | 1080 |
| 30 | KS06*3020 | 580 | KS06*3040 | 1160 | ||
| 32 | KS06*3210 | 310 | KS06*3220 | 620 | KS06*3240 | 1240 |
| 34 | KS06*3420 | 660 | KS06*3440 | 1320 | ||
| 36 | KS06*3610 | 350 | KS06*3620 | 700 | KS06*3640 | 1400 |
| 38 | KS06*3820 | 740 | KS06*3840 | 1480 | ||
| 40 | KS06*4010 | 390 | KS06*4020 | 780 | KS06*4040 | 1560 |
| 42 | KS06*4220 | 820 | KS06*4240 | 1640 | ||
| 44 | KS06*4410 | 430 | KS06*4420 | 820 | KS06*4440 | 1720 |
| 46 | KS06*4620 | 900 | KS06*4640 | 1800 | ||
| 48 | KS06*4810 | 470 | KS06*4820 | 940 | KS06*4840 | 1880 |
| 50 | KS06*5020 | 980 | KS06*5040 | 1960 | ||
| 52 | KS06*5210 | 510 | KS06*5220 | 1020 | KS06*5240 | 2040 |
| 54 | KS06*5420 | 1060 | KS06*5440 | 2120 | ||
| 56 | KS06*5610 | 550 | KS06*5620 | 1100 | KS06*5640 | 2200 |
| 58 | KS06*5820 | 1140 | KS06*5840 | 2280 | ||
| 60 | KS06*6010 | 590 | KS06*6020 | 1180 | KS06*6040 | 2360 |
| 62 | KS06*6220 | 1220 | KS06*6240 | 2440 | ||
| 64 | KS06*6410 | 630 | KS06*6420 | 1260 | KS06*6440 | 2520 |
| 66 | KS06*6620 | 1300 | KS06*6640 | 2600 | ||
| 68 | KS06*6810 | 670 | KS06*6820 | 1340 | KS06*6840 | 2680 |
| 70 | KS06*7020 | 1380 | KS06*7040 | 2760 | ||
| 72 | KS06*7210 | 710 | KS06*7220 | 1420 | KS06*7240 | 2840 |

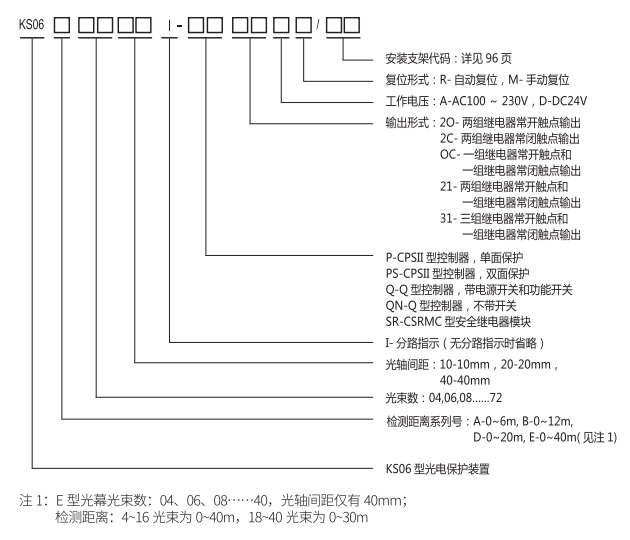

| 注：規格型號中*表示光幕保護長度系列號，A系列0-6m，B系列0-12m，D系列0-20m，E系列0-40m(4-16光束)/0-30m(18-40光束)；E系列只提供黃底部分的規格型號產品。(保護高度單位：mm) | ||||||
 |
|---|
 |
 |
 |
 |
 |
 |
